A58HE інкрементний перетворювач кутових переміщень (інкрементний енкодер)

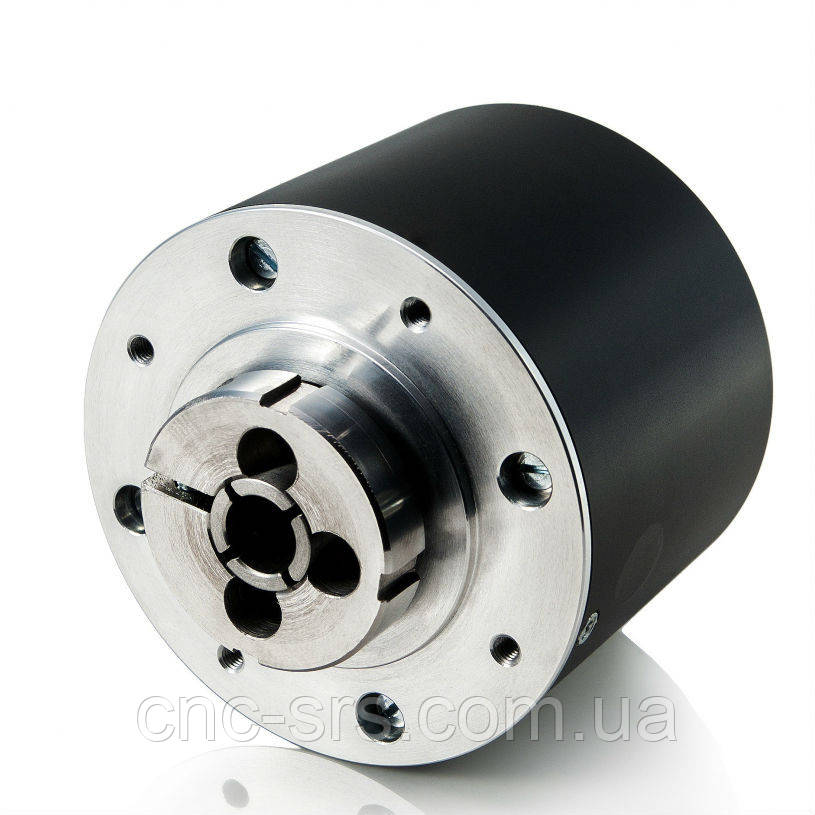

A58HE інкрементний перетворювач кутових переміщень (інкрементний енкодер).

Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери)  призначені для визначення  Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.

Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до  механічним навантаженням і впливами  довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних  і харчових  виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах,  а також у приладо- та в верстатобудуванні, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, в альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).

Відмітні риси A58HE:

- фотоелектричний принцип дії;

- корпус діаметром 58 мм;

-роздільна здатність  від 100 до 108000 імпульсів на оберт;

- тип датчика — інкрементний;

— тип вихідного сигналу/напруга живлення: TTL /+5V; TTL/+(10 до 30)V; HTL / + 5V; HTL/+(10 до 30)V; 11μApp / +5V; 1Vpp / + 5V;

- похибка на один оберт вала, кут.сек.: ±0.1T (T — Період штрихів розтворового диска). z ≤ 5000: ±0.05T1;  z ≥ 5000: ±12.0;

- цілісний вал.

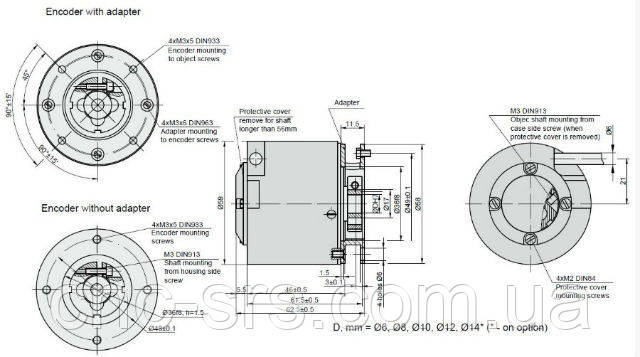

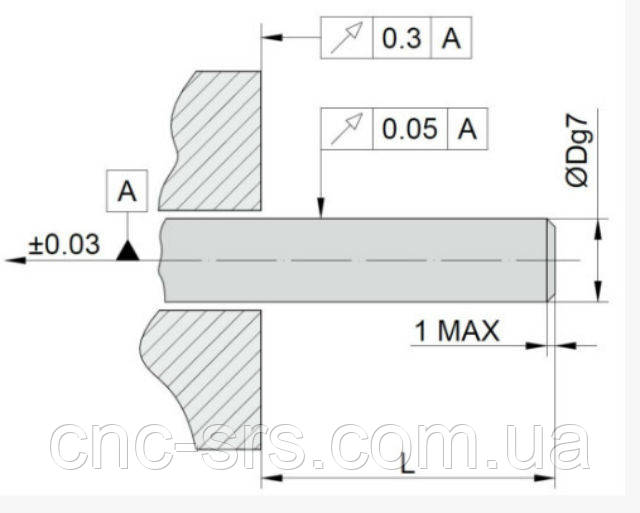

Габаритний чортол:

Роз'єми під'єднання:

Код для заказа :A58HE – XX1 – XXXX2/XXXX3 – XX4 – XX5 – XX6/X7 – X8 ​

Вихідні сигнали	ХХ1	A AV F
Кількість періодів вихідного сигналу на оберт вала	XXХХ2	100 … 108000
Кількість штрихів на диску (Z)	XXХХ3	100 … 10800* *Тільки для F-сигналу
Діаметр наскрізного вала	XX4	6,8,10,12,14* * з додатковим центром для валу монтажу, для фіксації одного боку від боку фланця
Напруга живлення	XX5	05V ― +5V 30V ― +(10…30)V* *Тільки для A58H-F з HTL сигналом
Довжина кабелю	XX6	AR01 – 1м AR02 – 2м  AR03 – 3м …
Тип роз'єму	Х7	W — без роз'єму                                                     D9 — плоский, 9 конт.    C9 – круглий, 9 конт. С12 — круглий, 12 контів

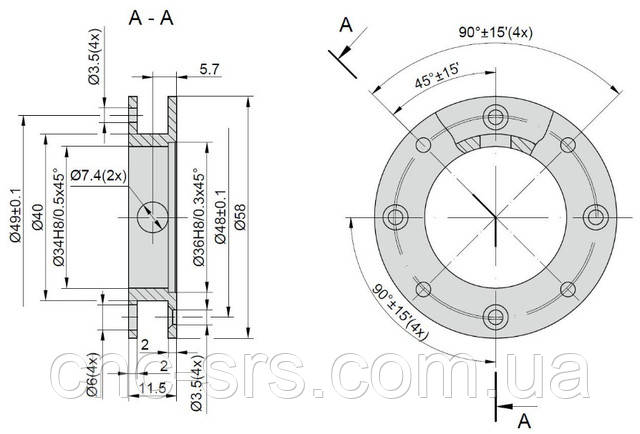

Адаптер	Х8	W — без адаптера S- з адаптером

Приклад замовлення:

A58HE – AV – 1024 – 6 – 05V – AR01/W ― W
A58HE тип сигналу AV, кількість періодів вихідного сигналу 1024, діаметр наскрізного вала 6, напруга живлення 5 В, довжина кабелю 1 м, без роз'єму, без адаптера.
A58HE – AV – 4000 – 8 – 30V – AR06/C12 – S
A58HE тип сигналу F, число періодів вихідного сигналу 4000, діаметр наскрізного вала 8, напруга живлення 30 В, довжина кабелю 6 м, з круглим роз'ємом 12 контів, з адаптером.
A58HE – AV – 4000/500 – 8 – 30V – AR06/С12 – S
A58HE тип сигналу F, кількість періодів вихідного сигналу 4000, кількість штрихів на диску 500, діаметр наскрізного вала 8, напруга живлення 30 В, довжина кабелю 6 м, з круглим роз'ємом 12 контів, з адаптером.
