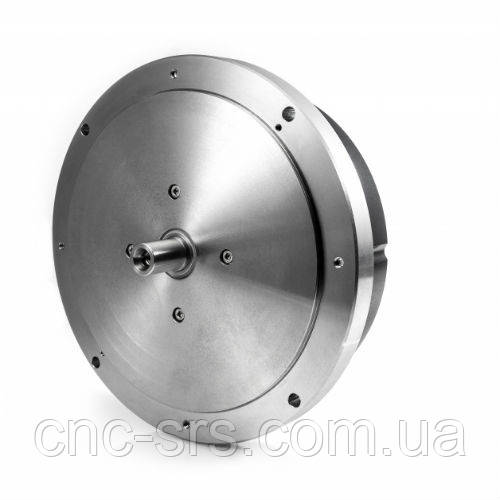

A170 інкрементний перетворювач кутових переміщень (інкрементний енкодер).
Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери) призначені для визначення Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.
Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до механічним навантаженням і впливами довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних і харчових виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах, а також у приладо- та в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, у альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).
Відмітні риси A170:
- фотоелектричний принцип дії;
- корпус діаметром 170 мм;
-роздільна здатність від 18000 до 18000000 імпульсів на оберт;
- тип датчика — інкрементний;
— тип вихідного сигналу/напруга живлення: TTL /+5V 150 mA max; 11μApp / +5V 100mA max; 1Vpp / +5V 120 mA max;
- похибка на один оберт вала, кут. сек.: ±2.5; ±5.0;
— цілісний вал.

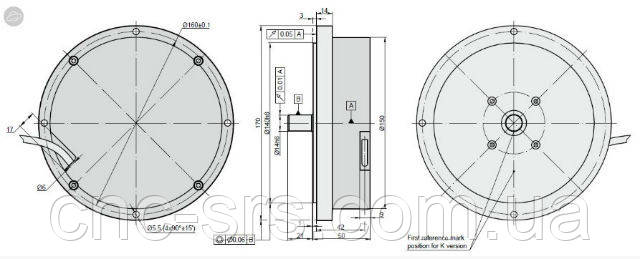

Габаритний чорт :
Роз'єми під'єднання:
Код для замовлення: A170 – X1 – XXXX2/XXXX3 – X4 – XX5 – XX6/X7 – X8
Вихідні сигнали | ХХ1 | A AV F |
Кількість періодів вихідного сигналу на оберт вала | XXХХХ2 |
18000…3600000 |
Кількість штрихів на диску (Z) | XXXX3 | 18000 36000 Тільки для А170-F |
Опорний сигнал | Х4 |
S — один за оберт вала |
Похибка | Х5 |
25 — ±5.0 кут.сек |
Довжина кабелю | XX6 |
AR01 – 1м |
Тип роз'єму | ХХ7 | W — без роз'єму С9 – круглий, 9 конт. С12 — круглий, 12 конт. D9 — плоский, 9 конт. |
Муфта | Х8 |
0 – без муфты |
Приклад замовлення:
A170 – F – 360000/36000 – K – 25 – AR01/C12 – 1
A170 варіант виготовлення F, число періодів вихідного сигналу 360000, кількість штрихів на диску 36000, опорний сигнал — дистанційне кодування, довжина кабелю 1 м, круглий роз'єм 12 контів, з муфтою SC98-1.
A170 – F – 360000– K – 25 – AR01/C12 – 1
A170 варіант виготовлення F, число періодів вихідного сигналу 360000, опорний сигнал — дистанційне кодування, довжина кабелю 1 м, круглий роз'єм 12 контів, з муфтою SC98-1.
Основні атрибути | |
---|---|
Виробник | Precizika Metrology |
Країна виробник | Литва |
Користувацькі характеристики | |
Опорний сигнал дистанційне кодування для z = 18000 | 36 за один оборот валу |
Макс. частота сигналів A170-A ∫ 11 мкА, кГц | (-3 дб) ≥ 160 |
Інформаційні сигнали A170-A ∫ 11 мкА | Два квазі синусоїдальних I1 і I2 величиною при навантаженні 1 кОм: I1 = 7 - 16 мкА I2 = 7 - 16 мкА |
Сигнали початку відліку A170-AV ∫ 1 В | Один квазі - трикутний + R -R інверсний на оборот валу. величина при навантаженні 120 Ом: R = 0,2 - 0,8 В (корисна частина) |
Ступінь захисту | IP64 |
Похибка на один оборот валу, угл.с. | ±2.5; ±5.0. |
Джерело світла | Світлодіод |
Макс. частота сигналів A170-F Π TTL, кГц | 160-2500 кГц, (залежить від коефіцієнта інтерполяції) |
Максимальна довжина кабелю A170-AV ∫ 1 В, м | 25 |
Допустимі вібрації | ≤ 100 55...2000 Гц |
Інформаційні сигнали A170-F Π TTL | Прямокутні U1 і U2 і їм інверсні U1, U2 з рівнями при струмі навантаження 20мА: Логічний: 0≤0,5 Логічна 1≥2,4 В |
Максимальна довжина кабелю A170-A ∫ 11 мкА, м | 5 |
Максимальна швидкість обертання вала об/хв | 300...500 |
Число штрихів на диску | 18000, 36000 |
Максимальна довжина кабелю A170-F Π TTL, м | 25 |
Кількість вихідних імпульсів на оберт | 18000 - 1800000 |
Опорний сигнал дистанційне кодування для z = 36000 | 72 за борот |
Макс. частота сигналів A170-AV ∫ 1 В, кГц | (-3 дб) ≥ 180 |
Сигнали початку відліку A170-F Π TTL | Один диференціальний прямокутний U0 / (U0) на оборот валу. Рівні сигналу при струмі навантаження 20 мА: Низький (логічний "0 ") <0,5 У Високий (логічна "1")>2,4 В |
Напруга живлення A170-F Π TTL | + 5 В ± 5 % < 120 мА |
Напруга живлення A170-A ∫ 11 мкА | + 5 В ± 5 % < 80 мА |
Стандартна довжина кабелю, м | 1 без роз'єму |
Сигнали початку відліку A170-A ∫ 11 мкА | Один квазі - трикутний сигнал I0 на оборот валу, величиною при навантаженні 1 ком: I0 = 2 – 8 мкА (корисна частина) |
Напруга живлення A170-AV ∫ 1 В | + 5 В ± 5 % < 120 мА |
Максимальна осьова і радіальна навантаження на вал, Н | 10 |
Інформаційні сигнали A170-AV ∫ 1 В | Два квазі синусоїдальних + А / -А і + B / -B Амплітуда при 120 кОм навантаження: А = 0,6 - 1,2 В В = 0,6 - 1,2 |
Опорний сигнал стадартный | 1, за один оборот валу |
Момент рушання при 20°C. Нм | ≤ 0.012 |
Напрямку проходження сигналів A170-F Π TTL, кГц | U1 випереджає U2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Макс. Тривалість фронту і зрізу сигналів для A170-F Π TTL, мкс | < 0.5 |
Тип датчика | фотоелектричний інкрементний кутових переміщень |
Момент інерції ротора, гсм2 | < 3.7x10-4 |
Максимальый вага без кабелю, кг | 3.5 |
Напрямку проходження сигналів A170-A ∫ 11 мкА, кГц | I1 випереджає I2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Максимальна механічна швидкість обертання вала об/хв | ≤ 1000 |
Напрямку проходження сигналів A170-AV ∫ 1 В, кГц | А+ випереджає+ (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Допустимі ударні навантаження | ≤ 300 |
Максимальна вологість, % | 98 |
Робоча температура, °C | 0...+50 |
