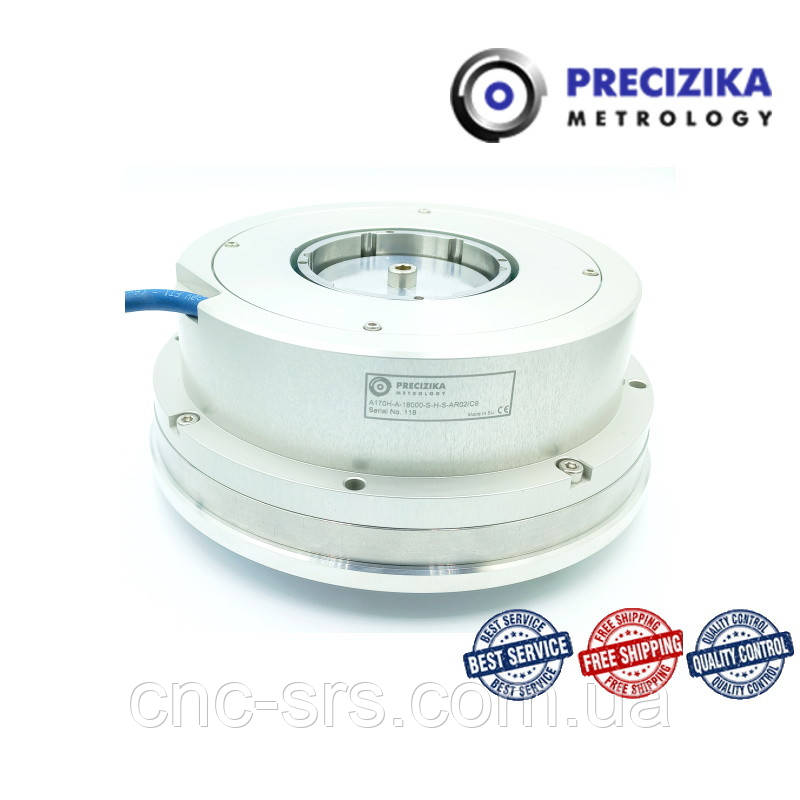

A170H інкрементний перетворювач кутових переміщень (інкрементний енкодер).

160 050 ₴
- Під замовлення

- +380 (50) 909-93-25
A170H інкрементний перетворювач кутових переміщень (інкрементний енкодер).
Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери) призначені для визначення Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.
Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до механічним навантаженням і впливами довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних і харчових виробництв, в пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах, а також у приладо- та в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, у альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).
Відмітні риси A170H:
- фотоелектричний принцип дії;
- корпус діаметром 170 мм;
-роздільна здатність від 18000 до 18000000 імпульсів на оберт;
- тип датчика — інкрементний;
— тип вихідного сигналу/напруга живлення: TTL /+5V; 11μApp / +5V; 1Vpp / +5V;
- похибка на один оберт вала, кут. сек.: ±2.5; ±5.0;
- цілісний вал.
Габаритний чортол:
Роз'єми під'єднання:
Код для замовлення: A170H – X1 – XXXXXX2/XXXXX3 – XX4 – X5 – X6 – X7 – XX8/X9
Вихідні сигнали | Х1 | A AV F |
Кількість періодів вихідного сигналу на оберт вала | XXХХХХ2 |
18000…3600000 |
Кількість штрихів на диску (Z) | XXXХX3 | 18000 36000 Тільки для А170-F |
Опорний сигнал | XX4 |
S — один за оберт вала |
Похибка | Х5 |
25 — ±5.0 кут.сек |
Тип монтажа | X6 | P — затискний H — гвинтовий |
Кабель або роз'єм на виході | Х7 | S — версія S (кабель на виході) C — версія С (роз'єм на виході) |
Довжина кабелю | Х7 |
AR01 – 1м |
Тип роз'єму | ХХ8 |
W — без роз'єму D9 — плоский, 9 конт. C9 – круглий, 9 конт. С12 — круглий, 12 контів D15 — плоский, 15 конт. ONC — круглий, 10 конт. RS 10 — круглий, 10 конт. B12 — круглий, 12 конт. |
Приклад замовлення:
A170H – F – 360000/36000 – K – 25 – S – AR01/C12
A170H варіант виготовлення F, число періодів вихідного сигналу 360000, кількість штрихів на диску 36000, опорний сигнал — дистанційне кодування, похибка ±2.5 кут.сек, версія S (кабель на виході), довжина кабелю 1 м, круглий роз'єм 12 контів.
A170H – F – 360000 – K – 25 – C – AR01/C12
A170H варіант виготовлення F, число періодів вихідного сигналу 360000, опорний сигнал — дистанційне кодування, похибка ±2.5 кут.сек, версія S (роз'єм на виході), довжина кабелю 1 м, круглий роз'єм 12 конт.
Основні атрибути | |
---|---|
Виробник | Precizika Metrology |
Країна виробник | Литва |
Користувальницькі характеристики | |
Тип датчика | фотоелектричний інкрементний кутових переміщень |
Напрямку проходження сигналів A170H-F Π TTL, кГц | U1 випереджає U2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Напрямку проходження сигналів A170H-A ∫ 11 мкА, кГц | I1 випереджає I2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Стандартна довжина кабелю, м | 1 без роз'єму |
Інформаційні сигнали A170H-A ∫ 11 мкА | Два квазі синусоїдальних I1 і I2 величиною при навантаженні 1 кОм: I1 = 7 - 16 мкА I2 = 7 - 16 мкА |
Максимальна довжина кабелю A170H-F Π TTL, м | 25 |
Напрямку проходження сигналів A170H-AV ∫ 1 В, кГц | А+ випереджає+ (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Макс. Тривалість фронту і зрізу сигналів для A170H-F Π TTL, мкс | < 0.5 |
Максимальна довжина кабелю A170H-A ∫ 11 мкА, м | 5 |
Максимальна вага без кабелю, кг | 4.1 |
Максимальне осьове зміщення вала, Н | 0.02 |
Джерело світла | Світлодіод |
Опорний сигнал дистанційне кодування для z = 18000 | 36 за один оборот валу |
Інформаційні сигнали A170H-AV ∫ 1 В | Два квазі синусоїдальних + А / -А і + B / -B Амплітуда при 120 кОм навантаження: А = 0,6 - 1,2 В В = 0,6 - 1,2 |
Максимальне радіальне зміщення вала, Н | 0.02 |
Макс. частота сигналів A170H-AV ∫ 1 В, кГц | (-3 дб) ≥ 180 |
Число штрихів на диску | 18000, 36000 |
Ступінь захисту | IP64 |
Сигнали початку відліку A170H-F Π TTL | Один диференціальний прямокутний U0 / (U0) на оборот валу. Рівні сигналу при струмі навантаження 20 мА: Низький (логічний "0 ") <0,5 У Високий (логічна "1")>2,4 В |
Напруга живлення A170H-F Π TTL | + 5 В ± 5 % < 120 мА |
Напруга живлення A170H-AV ∫ 1 В | + 5 В ± 5 % < 120 мА |
Допустимі ударні навантаження | ≤ 300 |
Макс. частота сигналів A170H-A ∫ 11 мкА, кГц | (-3 дб) ≥ 160 |
Опорний сигнал стадартный | 1, за один оборот валу |
Робоча температура, °C | 0...+70 |
Максимальна вологість, % | 98 |
Момент рушання при 20°C. Нм | ≤ 0.012 |
Максимальна довжина кабелю A170H-AV ∫ 1 В, м | 25 |
Кількість вихідних імпульсів на оберт | 18000 - 1800000 |
Макс. частота сигналів A170H-F Π TTL, кГц | 160-2500 кГц, (залежить від коефіцієнта інтерполяції) |
Сигнали початку відліку A170H-A ∫ 11 мкА | Один квазі - трикутний сигнал I0 на оборот валу, величиною при навантаженні 1 ком: I0 = 2 – 8 мкА (корисна частина) |
Опорний сигнал дистанційне кодування для z = 36000 | 72 за борот |
Сигнали початку відліку A170H-AV ∫ 1 В | Один квазі - трикутний + R -R інверсний на оборот валу. величина при навантаженні 120 Ом: R = 0,2 - 0,8 В (корисна частина) |
Інформаційні сигнали A170H-F Π TTL | Прямокутні U1 і U2 і їм інверсні U1, U2 з рівнями при струмі навантаження 20мА: Логічний: 0≤0,5 Логічна 1≥2,4 В |
Максимальна механічна швидкість обертання вала об/хв | ≤ 1000 |
Напруга живлення A170H-A ∫ 11 мкА | + 5 В ± 5 % < 80 мА |
