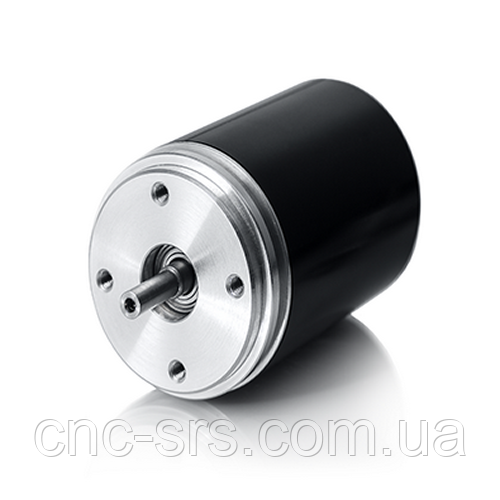

АК36 інкрементний перетворювачі кутових переміщень (інкрементний енкодер).

16 461 ₴

  • Під замовлення
  • Код: AК36
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
АК36 інкрементний перетворювачі кутових переміщень (інкрементний енкодер).
Під замовленняАК36 інкрементний перетворювачі кутових переміщень (інкрементний енкодер).
16 461 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

AK36 інкрементний перетворювачі кутових переміщень (інкрементний енкодер).

Додаткове кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери) призначені для визначення величини кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.

Точность контроля угля поворота, доли градуса, высокая надежность, устойчивость к  механическим нагрузками и воздействиям  окружающей среды позволяет успешно использовать их в различных направлениях промышленности, а именно: в системах промышленного и технологического управления, в металлорежущем и деревообрабатывающем оборудовании, горно-добывающей технике, в промышленных роботах, в грузоподъемной и складской технике, в лифтах, в оборудовании для обработки пластмасс, в машинах для литья под давлением, в оборудовании для текстильных, обувных, кожевенных  и пищевых  производств, в пакувальних машинах, в машинах для виготовлення паперу, друкарських машинах, а також у приладо - і верстатобудуванні, при проектуванні та розробці різного контрольно-випробувального устаткування, автоматичних транспортних системах, в різних очисних установках та мийних машинах, в електродвигунах і генераторах, в автоматичних воротах і дверях, в альтернативні джерела енергії (вітрогенератори і системах управління сонячними панелями).

Відмітні особливості AK36:

- фотоелектричний принцип дії;

- корпус діаметром 36 мм;

- тип датчика - інкрементний;

- тип вихідного сигналу/напруга живлення: абсолютний + 5V;

- похибка на один оборот валу, угл.с.: ±0.1 T (T ― Період штрихів растрового диска)

- цільний вал.

Габаритне креслення :

Роз'єми підключення:

Код для замовлення : AK36 – XX1 – X2 – XX3/XX4 – X5 – XX6/XX7 – X8

Версія ХХ1 ST – однооборотный
MT ― багатооборотний
Інтерфейс вихідного сигналу (серійний ) Х2

S – SSI
B – BiSS C

Однооборотное розрядне число* XX3 B9 – 9
B10 – 10
B11 – 11
B12 – 12
...
B20 – 20
B21 – 21
Многооборотное розрядне число* ХХ4

М0 – 0 (для однооборотной версії)
М9 – 9
М10 – 10
М11 – 11
М12 – 12
...
М40 ― 40

Вихідний код Х5

B ― бінарний
G ― Грея

Довжина кабелю ХХ6

A01 ― 1
A02 ― 2
...
AR01 – 1
AR02 – 2
AR03 – 3
...

Тип роз'єму ХХ7 W – без роз'єму
D9 – плоский, 9 конт.
C9 – круглий, 9 конт.
C12 – круглий, 12 конт.
RS 10 – круглий, 10 конт.
ONC – круглий, 10 конт.
Муфта Х8

0 – без муфти
1 – з муфтою

Приклад замовлення:

AK36 – ST – S – B9/M0 – B – AR02/W – 0
AK36 однооборотная версія, інтерфейс вихідного сигналу SSI, однооборотное розрядне число – 9, вихідний код бінарний, універсальний кабель 2 м, без роз'єму, без муфти.
AK36 – MT – B – B20/M12 – G – AR01/C12 ― 1
AK36 багатооборотна версія, інтерфейс вихідного сигналу SSI, однооборотное розрядне число – 20,многооборотное розрядне число 12, вихідний код Грея, універсальний кабель 1 м, роз'єм круглий 12 конт., з муфти.







Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикафотоелектричний інкрементний кутових переміщень
Дозвіл на обіг для однооборотных версії з інтерфейсом SSI9...21 bit
Інтерфейс данихSerial SSI, Serial BiSS C
Дозвіл на обіг для багатооборотної версії з SSI9...40 bit
Джерело освітленнясвітлодіод
Максимальна робоча частота з інтерфейсом SSI , МГц4
Максимальна робоча частота з інтерфейсом BiSS C, МГц10
Максимальна вага без кабелю, кг0.1
Ступінь захисту опціональнаIP64
Максимальна вологість, % Без конденсації вологи98
Температура зберігання многооборотного, °C-20...+80
Дозвіл на обіг для багатооборотної версії на один оборот з SSI9...21 bit
Максимальна радіальна навантаження на вал, Н10
Максимальна осьова навантаження на вал, Н5
Момент інерції ротора, гсм22
Дозвіл на обіг для однооборотной версії з інтерфейсом BISS З9...21 bit
Допустимі ударні навантаження≤ 300
Робоча температура многооборотного, °C-10...+70
Напруга живлення5 В ± 5 %
Температура зберігання однооборотного, °C-30...+90
Дозвіл на обіг для багатооборотної версії з BISS З12/16/20/24 bit
Момент рушання при 20°C. Нм< 0.002
Максимальна довжина кабелю, м25
Дозвіл на обіг для багатооборотної версії на один оборот з BISS З9...21 bit
Ступінь захисту стандартнаIP54
Максимальна швидкість обертання об/хв10000
Точність± 30 arc.sec
Довжина кабелю1 стандарт
Вихідний кодГрея, бінарний
Робоча температура однооборотного, °C-20...+80
