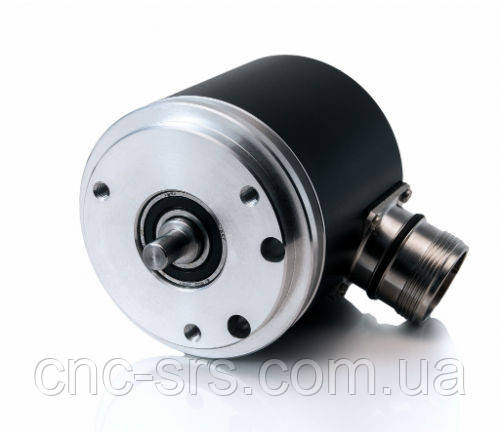

AK58 інкрементний перетворювач кутових переміщень (інкрементний енкодер).

AK58 інкрементний перетворювач кутових переміщень (інкрементний енкодер).

Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери)  призначені для визначення  Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.

Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до  механічним навантаженням і впливами  довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних  і харчових  виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах,  а також у приладо- та в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, у альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).

Відмітні риси AK58:

- фотоелектричний принцип дії;

- корпус діаметром 58 мм;

-роздільна здатність  від 100 до 108000 імпульсів на оберт;

- тип датчика — інкрементний;

— тип вихідного сигналу/напруга живлення: абсолютний +5V;

- похибка на один оберт вала, кут. сек.: ± 1LSB;

— цілісний вал.

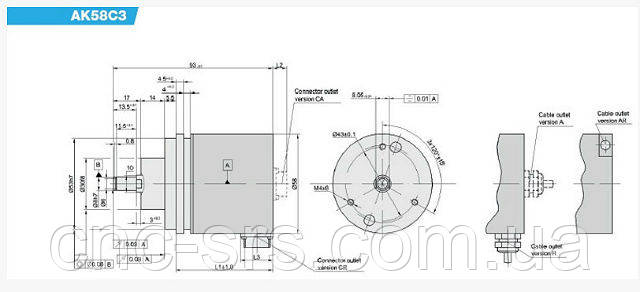

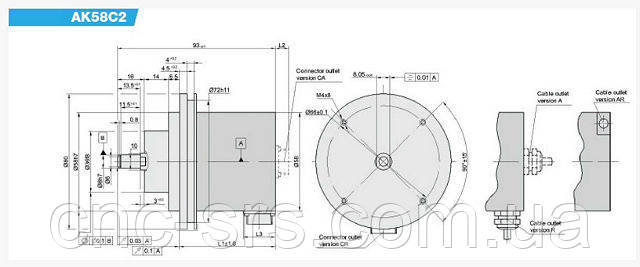

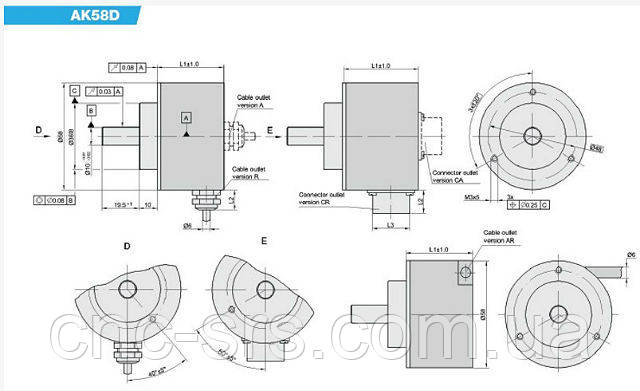

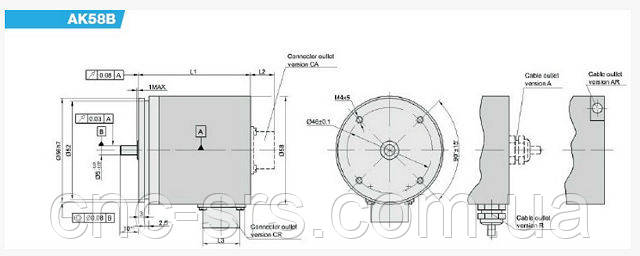

Габаритний чорт :

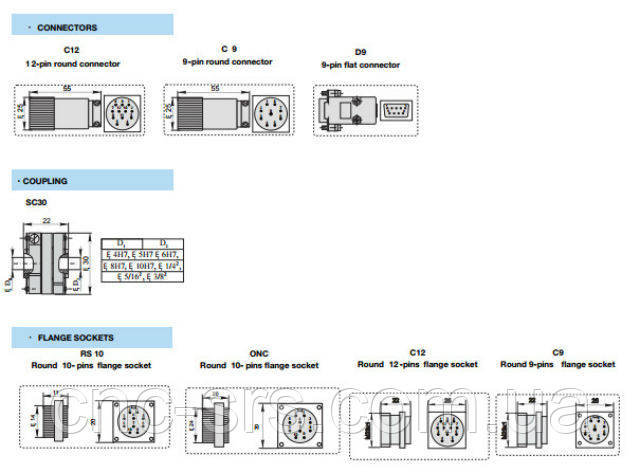

Роз'єми під'єднання:

Код для замовлення: AK58X1 – X2 – XX3 – XXX4/XXX5 – XXX6/XXX7 – X8

Тип	Х1	M – AK 58M B – AK 58B C – AK 58C C2 – AK 58C2 C3 – AK 58C3 D – AK 58D
Версія	Х2	ST — одноперевертний  MT — багатоперевертний
Інтерфейс вихідного сигналу (серійний)	ХХ3	S – SSI B – BiSS C
Одноперевертне розрядне число*	XXХ4	B9 – 9 B10 – 10 B11 – 11 B12 – 12 … B20 – 20
Багатообертове розрядне число*	XXХ5	М0-0 (для одноперевертної версії) М9 – 9 М10 – 10 М11 – 11 М12 – 12 … М40 — 40
Довжина кабелю	XXХ6	AR01 – 1 AR02 – 2 AR03 – 3  …
Тип роз'єму	ХХХ7	W — без роз'єму D9 — плоский, 9 конт. C9 – круглий, 9 конт. C12 — круглий, 12 конт. RS 10 — круглий, 10 конт. ONC — круглий, 10 конт.
Муфта	Х8	0 – без муфты 1 — з муфтою

* — см електричні дані для можливого вибору розрядності з певного інтерфейсу

Приклад замовлення:

AK58M – ST – S – B9/M0 – AR02/W – 0

AK58M, одноперевертна версія, інтерфейс вихідного сигналу SSI, розрядне число 9, довжина кабелю 2 м, без роз'єму, без муфти.

AK58D – MT – B – B20/M12 – AR01/C12 – 1

AK58D, багатообертова версія, інтерфейс вихідного сигналу BiSS C, однообертове розрядне число 20, багатообертове розрядне число 12, довжина кабелю 1 м, круглий роз'єм 12 контів, з муфтою.
