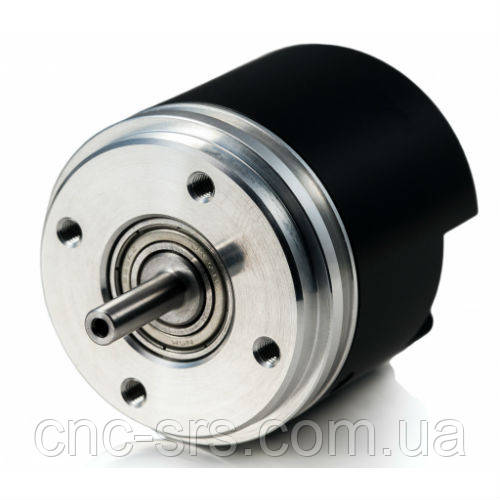

A36-інкретний перетворювач кутових переміщень (інкрементний енкодер).
від 11 178 ₴
- Під замовлення
Відправка з 15 квітня 2025- +380 (50) 909-93-25Дмитро Валерійович
- +380 (50) 909-93-25Дмитро Валерійович
A36 інкрементний перетворювач кутових переміщень (інкрементний енкодер).
Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери) призначені для визначення Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.
Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до механічним навантаженням і впливами довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних і харчових виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах, а також у приладо- та в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, у альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).
Відмітні риси A36:
- фотоелектричний принцип дії;
- корпус діаметром 36 мм;
- тип датчика — інкрементний;
-роздільна здатність от 100 до 36000 імпульсів на оберт;
— тип вихідного сигналу/напруга живлення: A, AV,F;
- похибка на один оберт вала, кут.сек.: ±0.1T (T — Період штрихів розтворового диска)
— цілісний вал.
Габаритний чорт :
Роз'єми під'єднання:
Код для замовлення: А36-X1-XXXX2/XXXX3-XXX4-XXX5/X6-X7
| Вихідні сигнали | Х1 | A AV F |
| Кількість періодів вихідного сигналу на оберт вала | XXХХ2 |
100…36000 |
| Кількість штрихів на диску (Z) | XXXX3 | 100 3600 Тільки для А36-F |
| Напруга живлення | XXХ4 |
05V ― +5В |
| Довжина кабелю | XXХ5 |
R01 – 1.0 м (R ― радіальний) R02 — 2.0 м … А01 — 1.0 м (А — осьовий ) А02 — 2.0 м … |
| Тип роз'єму | Х6 |
W — без роз'єму D9 — плоский, 9 конт. С12 — круглий, 12 конт. |
| Муфта | Х7 |
0 – без муфты |
Приклад замовлення:
A36-F-2500-05V-A01/W-0
A36-F, кількість періодів вихідного сигналу 2500, напруга живлення 5 В, довжина вихідного кабелю 1 м осьовий, без роз'єму, без муфти.
A36-F-36000/3600-05V-A02/C12-1
A36-F, число періодів вихідного сигналу 36000, кількість штрихів на диску 3600, напруга живлення 5 В, довжина вихідного кабелю 2 м осьовий, роз'єм круглий 12 конт, з муфтою.
| Основні атрибути | |
|---|---|
| Виробник | Precizika Metrology |
| Країна виробник | Литва |
| Користувальницькі характеристики | |
| Тип датчика | фотоелектричний інкрементний кутових переміщень |
| Стандартна довжина кабелю, м | 1 без роз'єму |
| Максимальна вага без кабелю, кг | 0.07 |
| Напрямку проходження сигналів A36-AV ∫ 1 В, кГц | А+ випереджає+ (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
| Джерело світла | Світлодіод |
| Напруга живлення A36-F Π TTL; Π HTL | + 5 В ± 5 % < 120 мА |
| Інформаційні сигнали A36-F Π TTL; Π HTL | Прямокутні U1 і U2 і їм інверсні U1, U2 з рівнями при струмі навантаження 20мА: Логічний: 0≤0,5 при Uж=+5В; 0≤1,5 при Uж=+ (10...30) У Логічна 1≥2,4 В при Uж=+5В; 1≥(u п-2) при Uж=+ (10...30) |
| Макс. частота сигналів A36-AV ∫ 1 В, кГц | (-3 дб) ≥ 180 |
| Максимальна радіальна навантаження на вал, Н | 10 |
| Ступінь захисту забезпечується оболонкою для осьового виходу кабелю через сальник і для радіального виходу кабелю | IP64 |
| Максимальна осьова навантаження на вал, Н | 5 |
| Число штрихів на диску | 100; 200; 250; 360: 500; 1000; 1024; 1500; 2000; 2500; 3600 |
| Максимальна довжина кабелю A36-A ∫ 11 мкА, м | 5 |
| Максимальна довжина кабелю A36-F Π TTL; Π HTL, м | 25 |
| Напрямку проходження сигналів A36-A ∫ 11 мкА, кГц | I1 випереджає I2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
| Сигнали початку відліку A36-AV ∫ 1 В | Один квазі - трикутний + R -R інверсний на оборот валу. величина при навантаженні 120 Ом: R = 0,2 - 0,8 В (корисна частина) |
| Інформаційні сигнали A36-A ∫ 11 мкА | Два квазі синусоїдальних I1 і I2 величиною при навантаженні 1 кОм: I1 = 7 - 16 мкА I2 = 7 - 16 мкА |
| Макс. частота сигналів A36-A ∫ 11 мкА, кГц | (-3 дб) ≥ 160 |
| Допустимі ударні навантаження | ≤ 300 |
| Максимальна довжина кабелю A36-AV ∫ 1 В, м | 25 |
| Температура зберігання, °C | -30...+80 |
| Максимальна вологість, % без конденсації вологи | 98 |
| Напруга живлення A36-A ∫ 11 мкА | + 5 В ± 5 % < 80 мА |
| Робоча температура, °C | -10...+70 |
| Момент рушання при 20°C. Нм | ≤ 0.002 |
| Макс. Тривалість фронту і зрізу сигналів для A36-F Π TTL; Π HTL, мкс | < 0.5 |
| Похибка на один оборот валу, угл.с. | ± 0.1T1 |
| Макс. частота сигналів A36-F Π TTL; Π HTL | (160 x k), k – коефіцієнт інтерполяції |
| Кількість вихідних імпульсів на оберт | 100-36,000 |
| Напрямку проходження сигналів A36-F Π TTL; Π HTL | U1 випереджає U2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
| Сигнали початку відліку A36-F Π TTL; Π HTL | Один диференціальний прямокутний U0 / (U0) на оборот валу. Рівні сигналу при струмі навантаження 20 мА: Низький (логічний "0 ") <0,5 при Uж = ± 5 Низький (логічний "0 ") <1,5 при Uж = +10...30 В Високий (логічна "1")>2,4 В при Uж = ± 5 Високий |
| Інформаційні сигнали A36-AV ∫ 1 В | Два квазі синусоїдальних + А / -А і + B / -B Амплітуда при 120 кОм навантаження: А = 0,6 - 1,2 В В = 0,6 - 1,2 |
| Сигнали початку відліку A36-A ∫ 11 мкА | Один квазі - трикутний сигнал I0 на оборот валу, величиною при навантаженні 1 ком: I0 = 2 – 8 мкА (корисна частина) |
| Максимальна швидкість обертання вала об/хв | 10000 |
| Ступінь захисту забезпечується оболонкою для осьового виходу кабелю | IP54 |
| Напруга живлення A36-AV ∫ 1 В | + 5 В ± 5 % < 120 мА |
- Ціна: від 11 178 ₴
