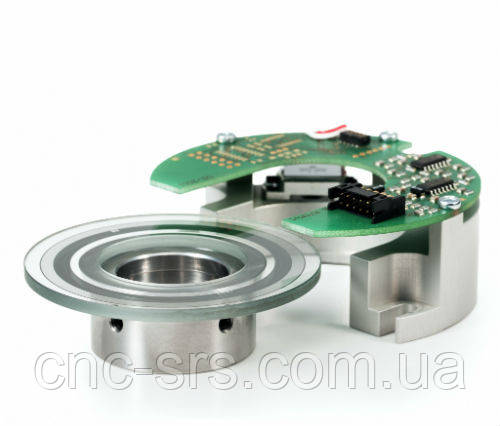

A75M інкрементний перетворювач кутових переміщень (інкрементний енкодер)

від 12 167 ₴

  • Під замовлення
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
A75M інкрементний перетворювач кутових переміщень (інкрементний енкодер)
Під замовленняA75M інкрементний перетворювач кутових переміщень (інкрементний енкодер)
від 12 167 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

A75M інкрементний перетворювач кутових переміщень (інкрементний енкодер).

Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери)  призначені для визначення  Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.

Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до  механічним навантаженням і впливами  довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних  і харчових  виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах,  а також у приладо- і в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, в альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).

Відмітні риси A75M:

- фотоелектричний принцип дії;

- корпус діаметром 75 мм;

- тип датчика — інкрементний;

-роздільна здатність  від 512 до 20480 імпульсів на оберт;

— тип вихідного сигналу/напруга живлення: TTL /+5V < 120 mA; 1V App / +5V <120 mA;

- похибка на один оберт вала, кут.сек.: ±0.1T (T — Період штрихів розтворового диска)

- цілісний вал.

Габаритний чортол:

Роз'єми під'єднання:

Код для замовлення: A75M – X1 – XXXX2/XXXX3 – XX4 – XXXX5/X6​

Вихідні сигнали Х1 AV
F
Число імпульсів на оберт вала XXХХ2

512…20480

Кількість штрихів на диску (Z) XXXX3 512
2048
Тільки для AM75 — F
Внутрішній діаметр ротора XX4

06 – ø 6,3
10 – ø 10
20 – ø 20
24 – ø 24
30 ― ø 30

Довжина кабелю  XXХХ5

AR01 – 1м
AR02 – 2м
AR03 – 3м

Тип роз'єму  Х6

W — без роз'єму
С9 – круглий, 9 конт.
С12 — круглий, 12 конт.
D9 — плоский, 9 конт.

Приклад замовлення:

A75M – F – 4096 – 24 – AC01/W
A75M — F, число імпульсів на оберт 4096, внутрішній діаметр ротора 24, довжина кабелю 1 м, без роз'єму
A75M – F – 4096/512 – 24 – AC01/W
A75M — F, число імпульсів на оберт 4096, кількість штрихів на диску 512, внутрішній діаметр ротора 24, довжина кабелю 1 м, без роз'єму









Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувацькі характеристики
Сигнали початку відліку А42М-AV ∫ 1 ВОдин квазі - трикутний + R -R інверсний на оборот валу. величина при навантаженні 120 Ом: R = 0,2 - 0,8 В (корисна частина)
Макс. Тривалість фронту і зрізу сигналів для А42М-F Π TTL, мкс< 0.5
Ступінь захистуIP00
Момент інерції ротора з валом ø 20 мм, кгм226x10-6
Макс. частота сигналів А42М-AV ∫ 1 В, кГц(-3 дб) ≥ 180
Допустимі вібрації≤ 100 55...2000 Гц
Похибка на оборот валу, угл.с± 0.1T1
Температура зберігання, °C-30...+85
Максимальна швидкість обертання вала об/хв16000
Число штрихів на диску512 ; 2048 ( інші за запитом )
Напруга живлення А42М-F Π TTL+ 5 В ± 5 % < 120 мА
Максимальна вага , кг0.2
Максимальна довжина кабелю А42М-AV ∫ 1 В, м25
Сигнали початку відліку А42М-F Π TTLОдин диференціальний прямокутний U0 / (U0) на оборот валу. Рівні сигналу при струмі навантаження 20 мА: Низький (логічний "0 ") <0,5 У Високий (логічна "1")>2,4 В
Кількість вихідних імпульсів на оберт512 - 20480
Напрямку проходження сигналів А42М-AV ∫ 1 В, кГцА+ випереджає+ (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу)
Момент інерції ротора з валом ø 30 мм, кгм235x10-6
Інформаційні сигнали А42М-F Π TTLПрямокутні U1 і U2 і їм інверсні U1, U2 з рівнями при струмі навантаження 20мА: Логічний: 0≤0,5 Логічна 1≥2,4 В
Допустиме осьове биття вала, мм0.05
Джерело світлаСвітлодіод
Інформаційні сигнали А42М-AV ∫ 1 ВДва квазі синусоїдальних + А / -А і + B / -B Амплітуда при 120 кОм навантаження: А = 0,6 - 1,2 В В = 0,6 - 1,2
Напруга живлення А42М-AV ∫ 1 В+ 5 В ± 5 % < 120 мА
Стандартна довжина кабелю, м1 без роз'єму
Тип датчикафотоелектричний інкрементний кутових переміщень
Макс. частота сигналів А42М-F Π TTL, кГц(160 x k), k – коефіцієнт інтерполяції
Допустимі ударні навантаження≤ 1000
Напрямку проходження сигналів А42М-F Π TTL, кГцU1 випереджає U2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу)
Максимальна довжина кабелю А42М-F Π TTL, м25
Максимальна вологість, %98
Робоча температура, °C0...+85
