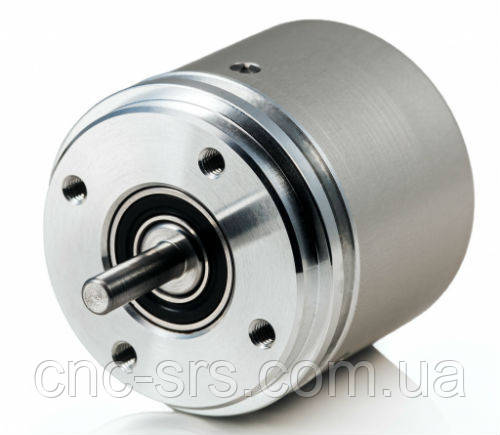

AM36 магнітний перетворювач кутових переміщень (інкрементний енкодер).
Магнітні кутові перетворювачі (датчики кута, кутові енкодери) призначені для визначення Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.
Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до механічним навантаженням і впливами довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних і харчових виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах, а також у приладо- та в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, в альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).
Відмітні риси AM36:
- магнітний принцип дії;
- корпус діаметром 36 мм;
-роздільна здатність від 100 до 108000 імпульсів на оберт;
- тип датчика — магнітний;
- напруга живлення: +5V; +(10...30)V;
- похибка на один оберт вала, кут. сек.: ±0.3;
- цілісний вал.
.Габаритний кресляр:
Роз'єми під'єднання:
Код для замовлення: AM36 – X1 – XX2 – XX3 – XXX4 – XXX5/X6 – X7 – X8
Вихідний сигнал | X1 | H1 ― TTL H2 ― UVW H3 – TTL ― UVW H4 – TTL ― SSI H5 – TTL-UVW-SSI H6 ― HTL H7 – HTL-UVW H8 – HTL-UVW-SSI |
||
Число полюсів для сигналу UVW |
XX2 |
P0 – для H1,H4,H6 P2 – 2 полюса P4 – 4 полюса P6-6 полюсів P8 – 8 полюсів P10 — 10 полюсів P12 — 12 полюсів P14 — 14 полюсів P16 — 16 полюсів |
||
Імпульс для TTL,HTL (1) |
XX3 | Для H2(1) 16 імп./об. 32 імп/об 64 імп/об 128 імп/об 256 імп/об 512 імп./об. 1024 імп/об |
B0 B6 B7 B8 B9 B10 B11 B12 |
Для H2(2) 6 бит 7 бит 8 бит 9 бит 10 бит 11 бит 12 бітів |
Напруга живлення | XXХ4 | 05V ― +5В 30V ― +(10…30)В |
||
Довжина кабелю та вихід | XХХ5/Х6 | А01 – 1м А02 — 2м … R01 – 1м R02 — 2м … |
||
Тип роз'єму | X7 |
W — без роз'єму D9 — плоский, 9 конт. C9 – круглий, 9 конт. С12 — круглий, 12 конт. F9 — фланець, 9 контів. F12 — фланець 12 конт. ONC — круглий, 10 конт. RS 10 — круглий, 10 конт. |
||
Муфта | X8 | 0 – без муфты 1 — з муфтою |
Приклад замовлення:
AM36 – H3 – P6 – 6 – 05 – R01/W – 0
AM36, вихідний сигнал TTL — UVW, 6 полюсів для сигналу для сигналу UVW, 6 бітів, напруга живлення 5 В, довжина кабелю 1 м, без роз'єму, без муфти.
AM36 – H4 – B12 – 30V – A01/D9 – 1
AM36, вихідний сигнал TTL — SSI, 12 біт 1024 імп., напруга живлення +(10...30)В, довжина кабелю 1 м., тип роз'єму плоский 9 конт., з муфтою.
Основні атрибути | |
---|---|
Виробник | Precizika Metrology |
Країна виробник | Литва |
Користувацькі характеристики | |
Вихідні сигнали через синхронний послідовний інтерфейс | SSI (до 12bit ) |
Напруга живлення стандартне | + 5 В ± 5 % |
Точність, ку/град. | ± 0.3 |
Максимальна робоча частота, кГц | 300 |
Вихідні сигнали инкрементальные | TTL , HTL (до 1024 імп/про ) |
Допустимі вібрації | ≤100 55...2000 Гц |
Максимальна довжина кабелю, м | 1 |
Дозвіл | 2 в ступені 12 (4096) |
Температура зберігання, °C | -30...+80 |
Максимальна швидкість обертання вала об/хв | 10000 |
Максимальна осьова навантаження на вал, Н | 5 |
Напруга живлення на замовлення | + (10...30)В ± 5 |
Максимальна вологість, % Без конденсації вологи | 98 |
Джерело світла | Світлодіод |
Код | Бінарний |
Стандартна довжина кабелю, м | 1 |
Вихідні сигнали комутационный | UVW ( число полюсів 2,4,6,8,10,12,14,16 ) |
Момент рушання при 20°C. Нм | ≤ 0.002 |
Максимальна радіальна навантаження на кінці вала, Н | 10 |
Ступінь захисту | IP64 |
Момент інерції ротора, гсм2 | < 2 |
Допустимі ударні навантаження | ≤ 300 |
Робоча температура, °C | 10...+70 |
