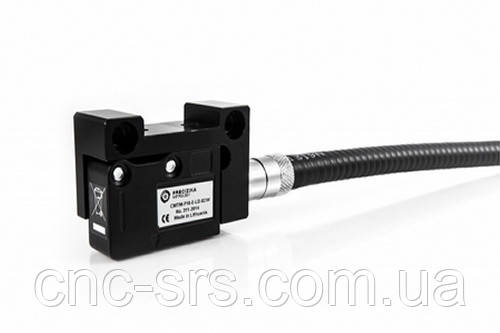

СМТ магнітний перетворювач лінійних переміщень.

Ціну уточнюйте

  • Під замовлення
clockВідправка з 20 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
СМТ магнітний перетворювач лінійних переміщень.
Під замовленняСМТ магнітний перетворювач лінійних переміщень.
Ціну уточнюйте
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

СМТ перетворювач лінійних переміщень.
Принцип дії — магнітний
Тип вихідного сигналу перетворювача: Інкрементальний
Вимірювані довжини: до 50 м;
напруга живлення: (5...28) DC ± 5% V

Габаритний кресляр:

Код для замовлення:  CMTX1 – XXXХ2 – X3 – XX4 – XX5/XX6 – XX7/XX8 – XXX9

Варіант виконання головки Х1 Р
М
Н
Виконання сигналів і їх дискретність XXХХ2 AV — синусоїда
F05 – TTL/HTL 0,5мкм
F10 — TTL/HTL 1 мкм
F50 – TTL/HTL 5мкм
F100 — LTL/HTL 10 мкм
F250 – TTL/HTL 25 мкм
F500 – TTL/HTL 50 мкм
F1000 — TTL/HTL 100 мкм
F5000 — TTL/HTL 500 мкм
F10000 — TTL/HTL 1000 мкм
Положення RI мітки Х3 C — без нульової мітки
Е — із зовнішнім активатором нульової мітки
Z/L — наненасичені, а стрічці на вибір у будь-якому місці. L — відстань у мм від початку ML.
Вихідні сигнали XX4 LD — line — drive, 2 основні,1 початку відліку та їхні інверсні
Магнітна стрічка ХХ5/ХХ6 MP100/01 – 1м

MP200/01 – 1м

MP200Z/01 – 1м

MP500/01 – 1м

(20 максимальна для MP500)
Алюмінієва профільна шина ХХ7/ХХ8 W — без профільної шини
SP/01 – 1м
SP/02 – 2м
SP/03 – 3м
Зовнішній активатор нульової мітки Х9 0 – без SME
1 – c SME

Приклад замовлення:
CMTM – F10 – E – LD - MP200/01 – W – 1
CMTM — виконання сигналу TTL/HTL 1 мкм, із зовнішнім активатором нульової мітки, магнітна стрічка MP200/01 — 1 м, без профільної шини,  активатором нульової мітки.



Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикаМагнітний перетворювач лінійних переміщень
Вага голівки, що зчитує СМТ AV100 р.
ЗахистIP67
Вихідні сигнали СМТ AVДва основних + один (прямокутний імпульс) нульовий
Температура зберігання+20...+80°C
Електрична захиствід інверсії полярності електроживлення; від короткого замикання на виході порту
Стандартна довжина кабелю
Споживаний струм з навантаженням СМТ AV110 мА макс (для 5 і R = 120 Ω)
Вага голівки, що зчитує СМТ F40 р.
Довжина вимірудо 50 м. (макс. 20 м. з MP500)
Максимум. довжина кабелю датчика100м
Допустима вібрація300 m/s2
Вихідні сигнали СМТ F6 - два + один нульовий сигналу і їх доповнюють
Напруга живлення(5...28) DC ± 5 %
Форма вихідного сигналу СМТ AVСинусоїда
Зсув фази між сигналами90° ± 5°
Допустима вологість100% без конденсації
Вихідний формат СМТ FLine driver
Максимум. довжина кабелю головки10 м.
Форма вихідного сигналу СМТ FІмпульсний TTL Прямокутний
Вихідний формат СМТ AVpush-pull
Повторюваність± 1 крок
Споживаний струм з навантаженням СМТ F140 мА макс (з 5 V і R = 120 Ом); 115 мА макс (12В і R = 1,2 кОм); 90 мА макс (з 28 В і R = 1,2 кОм)
Робоча температура0...+50°C
Допустимі поштовхи1000 11 ms
Споживаний струм без навантаження60 mA max
Макс. вимірювання частоти300 кГц
