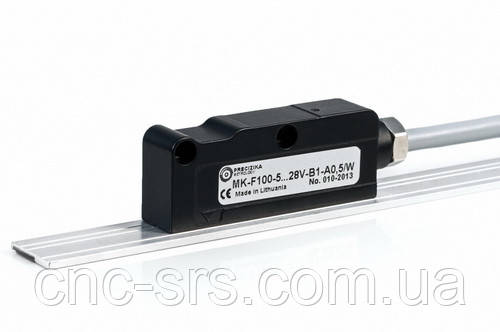

МK магнітний перетворювач лінійних переміщень.

Ціну уточнюйте

  • Під замовлення
clockВідправка з 05 серпня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
МK магнітний перетворювач лінійних переміщень.
Під замовленняМK магнітний перетворювач лінійних переміщень.
Ціну уточнюйте
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

MK перетворювач лінійних переміщень.
Принцип дії — магнітний
Тип вихідного сигналу перетворювача: Інкрементальний
Вимірювані довжини: до 30 м;
напруга живлення: (5...28) DC ± 5% V

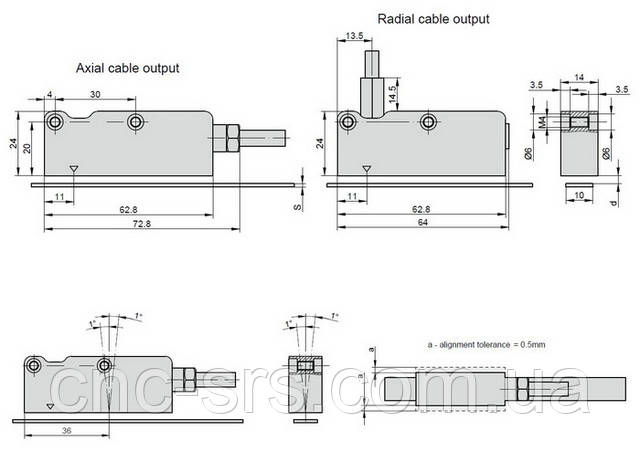

Габаритний кресляр:

Код для замовлення:  МК – ХХХХ1 – ХХ2 – Х3 – ХХ4/ХХ5 – ХХ6/ХХ7 – ХХ8/ХХ9 – ХХ10/ХХ11​

Виконання сигналів і їх дискретність XXХХ1 F10 — TTL/HTL 1 мкм
F50 – TTL/HTL 5мкм
F100 — TTL/HTL 10 мкм
F500 – TTL/HTL 50 мкм
F1000 — TTL/HTL 100 мкм
F5000 — TTL/HTL 500 мкм
Вихідні сигнали XX2 АS0 — SSI програмований
S1 — SSI бінарний
S2 — SSI бінарний + перевірка на парність
S3 — SSI бінарний + непарність
S4 — SSI бінарний + помилка
S5 – SSI бінарний + перевірка на парність + помилка
S6 – SSI бінарний + непарність + помилка
S7 – SSI код Грея
B1 — BiSS бінарний
Інкрементальний сигнал Х3 W — без інрементального сигналу
V – 1Vpp
Магнітна стрічка Х04/ХХ5 MP200А/01 – 1м
MP200А/02 – 2м
MP200А/03 – 3м

MP200А/20 — 20 м
Захисна сталева кришка ХХ6/ХХ7

W — без сальні кришки
CV/01 – 1м
CV/02 – 2м
CV/03 – 3м

Алюмінієва профільна шина ХХ8/ХХ9 W — без профільної шини
SP/01 – 1м
SP/02 – 2м
SP/03 – 3м
Довжина кабелю та вихід XX10 A01 — 1 м аксіальний
А02 — 2м

R01 — 1 м радіальний
R02 — 2 м
Тип роз'єму ХХ11

W — без роз'єму

D9 — плоский, 9 конт.

D15 — плоский, 15 конт.

С12 — круглий, 12 контів

Приклад замовлення:
MK – F10 – S2 – V – MP200A/02 – SP/02 – A02/C12
MK виконання сигналу F10 — TTL/HTL 1 мкм, вихідний сигнал S2 — SSI бінарний + перевірка на парність, інкрементальний сигнал V — 1Vpp, магнітна стрічка MP200A 2 м, алюмінієва профільна шина SP 2 м, довжина аксіального кабелю 2 м, роз'єм круглий 12конт.



Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Період сигналу2мм
ЗахистIP67
Стандартний кабель довжина / макс. довжина кабелю2.0 / 25.0 м (100 м., Якщо джерело живлення 5 В)
Температура зберігання+20...+70°C
Дозвіл абсолютного положення500, 100, 50, 10, 5, 1 мкм
Електрична захиствід інверсії полярності електроживлення; від короткого замикання на виході порту
Довжина виміруДо 30 м
ИтерфейсSSI or BiSS
Максимум. довжина кабелю датчика100м
Інкрементальний сигналСинусоїдальний 1 Vpp (за бажанням)
Допустима вібрація200 m/s2
Напруга живлення(5...28) DC ± 5 %
Вага голівки, що зчитує80 р.
Дозвіл 1 Vppдо 1 мкм (залежно від коефіцієнта ділення ЧПУ)
Допустима вологість100%
Споживаний струм з навантаженням150 мА макс (з R = 120 Ом)
Максимум. довжина кабелю головки10 м.
Крок полюса2 + 2
Повторюваність± 1 дискрет
Робоча температура0...+50°C
Точність± 15 мкм
Допустимі поштовхи1000 11 ms
Макс. швидкість переміщення300 м/хв
