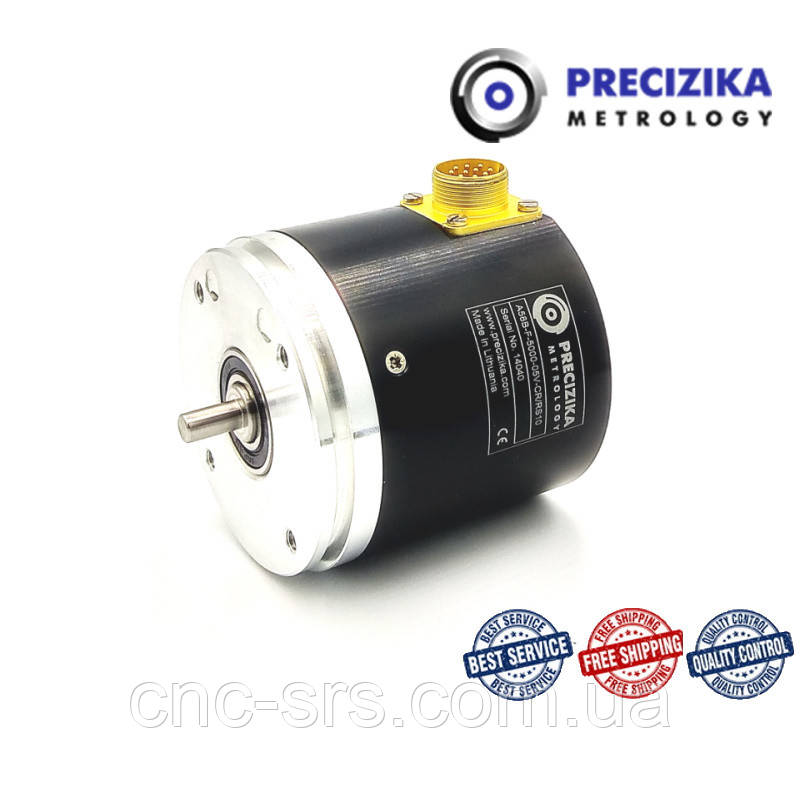

A58B (аналог ВЕ178) 5000 імп/об 5В TTL інкрементний енкодер

В наличии

10 780 ₴

  • Під замовлення
  • Код: A58B-F-5000-05V-CR/RS10
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
A58B (аналог ВЕ178) 5000 імп/об 5В TTL інкрементний енкодер
Під замовленняA58B (аналог ВЕ178) 5000 імп/об 5В TTL інкрементний енкодер
10 780 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Інформація для замовлення

A58B-F-5000-05V-CR/RS10 - інкрементний перетворювач кутових переміщень (інкрементальний енкодер) загальнопромислового призначення, виробник Precizika Metrology (Литва), форма вихідного сигналу ПІ TTL, число періодів вихідного сигналу за 1 оберт валу 5000, напруга живлення , роз'єм на корпусі (збоку), тип роз'єму RS10 - круглий роз'єм 10-ти контактний.

Надійний кутовий датчик для широкого кола завдань. Повсюдно застосовується в якості датчика переміщення або швидкості на металообробному обладнанні, стендовому і випробувальному обладнанні, для потреб автоматизації в харчовій промисловості, на балансувальних машинах, листозгинах та трубогибах, в друкарському обладнанні, радіолокаційних станціях і в багатьох інших областях.

Безліч варіантів, що дозволяють підібрати конфігурацію енкодера під Вашу задачу.

Перетворювачі А58В є аналогами датчиків ВЕ178, ВЕ178А, ВЕ178А5 і повністю відповідають їм по габаритних і приєднувальних розмірів, електричними параметрами та типами вихідного сигналу.

Відмітні особливості A58B-F-5000-05V-CR/RS10:

  • фотоелектричний принцип дії
  • діаметр корпусу 58 мм.
  • інкрементальний тип вихідного сигналу
  • кількість вихідних імпульсів на оберт 5000
  • максимальна швидкість вала 12000 об / хв
  • максимальне навантаження на вал - осьове: 10 N - радіальне: 20 N
  • точність (лінії періоду T1 на диску у дузі с) ± 0,1T1. сек
  • пусковий момент при 20 ° C ≤ 0,01 Нм
  • момент інерції ротора <15 гсм²
  • захист (IEC 529) IP64
  • максимальна вага без кабелю 0,25 кг
  • робоча температура -10 ... + 70 ° С

Габаритне креслення:

Код для замовлення : A58-X1–X2–X3/Х4–X5 X6/Х7

Тип Х1 M – A58M, B – A58B, C – A58C, C2 – A58C2, C3 – A58C3
D – A58D
Вихідний сигнал Х2

А – синусоїдальні токові сигнали близько 11мкА, AV - синусоїдальні сигнали напруги близько 1В., F - формовані прямокутні сигналы (TTL або HTL)

Кількість періодів вихідного сигналу за 1 оберт валу X3 100...108000
Напруга живлення Х5

05В - +5В, 30В - от +10В до 30В (тільки для A58-F с HTL вихідними сигналами)

Довжина кабелю Х6

A01 – 1м (А - вихід с торця), A02 – 2м., R03 – 3м (R - вихід збоку), AR01 - 1м (AR - вихід з торця в бік), CA - роз'єм на торці корпуса, CR - роз'єм на корпусі збоку

Тип роз'єму Х7 W – без роз'єму, D9 – плаский, 9 конт., C9 – круглий, 9 конт., C12 – круглий, 12 конт., RS10 – круглий, 10 конт., ONC – круглий, 10 конт.

Приклад замовлення:

A58B-F-5000-05V-CR/RS10

A58B, версія вихідного сигналу F, число періодів вихідного сигналу – 5000, напруга живлення 5В, роз'єм на корпусі радіально, тип роз'єму RS10.

Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикафотоелектричний інкрементний кутових переміщень
Джерело світласвітлодіод
Ступінь захистуIP64
Робоча температура, °C-10...+70
Кількість вихідних імпульсів на оберт5000
Основні
Тип двигунаСинхронні
Номінальний струм6.2 А
Вага5.4
СтанНове
Кількість фаз2
Максимальний пусковий момент12 Н*м
Режими роботиТривалий
Спосіб монтажуЗ фланцем
Габаритні розміри
Діаметр73.0
Ширина82 mm
Діаметр вала16
Довжина150
Висота82
