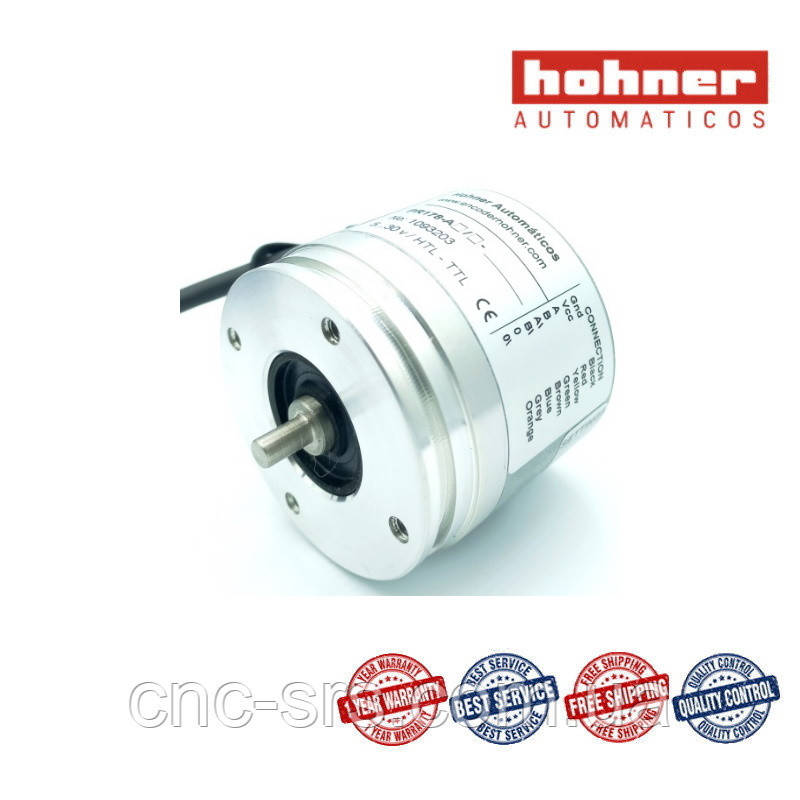

PR178 (аналог ВЕ178) програмований інкрементальний енкодер
Ціну уточнюйте
- Немає в наявності
- Код: PR178
- +380 (68) 786-49-46
- +380 (50) 734-26-01
- +380 (68) 786-49-46
- +380 (50) 734-26-01
PR178 програмований оптичний інкрементний перетворювачі кутових переміщень (інкрементний енкодер) розроблений фахівцями компаній Hohner Automaticos (Іспанія) спеціально для ринку України в якості альтернативної заміни широко поширених секторних датчиків ВЕ178 і їх аналогів.
Максимально просте програмування параметрів датчика за допомогою USB кабелю і спеціального ПЗ дозволяє задати кількість імпульсів, напруга живлення, форму вихідного сигналу, положення і ширину референтної мітки. Датчик має алюмінієвий корпус діаметром 58 мм і суцільний цілісний вал діаметром 5 мм. Застосування високоякісних комплектуючих дозволяє витримувати значні навантаження на вал енкодера - до 40 М у поздовжньому і 80 Н в радіальному напрямку і працювати в температурному діапазоні від -20ºС до +80 С.
Перетворювач PR178 має приєднувальні розміри відповідні приєднувальним розмірам датчика ВЕ178, ВЕ178А, ВЕ178А5 виробництва Оршанського інструментального заводу (Білорусь).
Особливостями енкодерів серії PR178 є:
- фотоелектричний принцип дії;
- діаметр 58 мм
- цілісний вал діаметром 5 мм.
- можливість встановити від 1 до 65 536 імпульсів на оберт
- живлення від 5 до 30 Вольт, автоконтроль напруги живлення
- клас захисту IP65 відповідно до DIN EN60529
- діапазон робочих температур від -20ºС до +80 С
- вихідний сигнал TTL або HTL
- положення референтної мітки від 0º до 360º

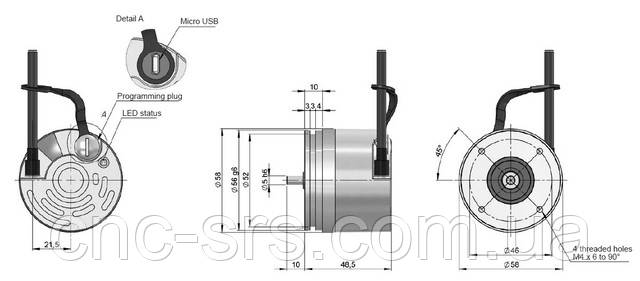

Габаритне креслення :
Код для замовлення : PR178-Х1Х2С1С-З
| Модель | PR178 | |
| Діаметр вала | Х1 | 5 мм. |
| Фланець | Х2 | ВЕ178 |
| Вихідний сигнал | C | від 5 до 30 Вольт, програмований параметр |
| Вихід кабелю | 1 | радіальний, довжина 2 метра, без роз'єму |
| Кількість імпульсів | C | 1 - 65 536 імп/об., програмований параметр |
Приклад замовлення: PR178-ХХС1С-З
Якщо Ви не плануєте програмувати параметри енкодера самостійно вкажіть в описі замовлення необхідну кількість імпульсів, напруга живлення та тип вихідного сигналу.
| Основні атрибути | |
|---|---|
| Виробник | Hohner |
| Країна виробник | Іспанія |
| Користувальницькі характеристики | |
| Тип датчика | фотоелектричний інкрементний кутових переміщень |
| Стандартна довжина кабелю, м | 2 метра, без роз'єму |
| Максимальна радіальна навантаження на вал, Н | 80 |
| Максимальна вага без кабелю, кг | 0.5 |
| Максимальна осьова навантаження на вал, Н | 40 |
| Джерело світла | Світлодіод |
| Ступінь захисту | IP 65 |
| Температура зберігання, °C | -30...+80 |
| Робоча температура, °C | від -20ºС до +80 С |
| Момент рушання при 20°C. Нм | ≤ 0.01 |
| Кількість вихідних імпульсів на оберт | 1 65536... |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
