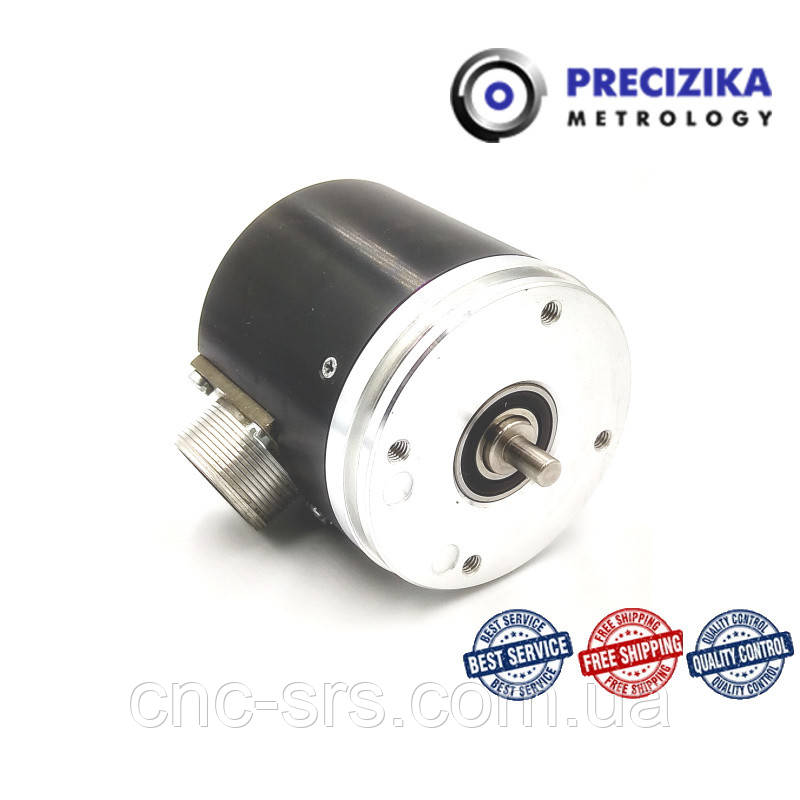

A58B (аналог ВЕ178) 1000 імп/об 5В TTL інкрементальний енкодер

На складе

10 735 ₴

  • Під замовлення
  • Код: A58B-F-1000-05V-CR/ONC
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
A58B (аналог ВЕ178) 1000 імп/об 5В TTL інкрементальний енкодер
Під замовленняA58B (аналог ВЕ178) 1000 імп/об 5В TTL інкрементальний енкодер
10 735 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

A58B-F-1000-05V-CR /ONC - інкрементний перетворювач кутових переміщень (інкрементальний енкодер) загальнопромислового призначення, виробник Precizika Metrology (Литва), форма вихідного сигналу ПІ TTL, число періодів вихідного сигналу за 1 оберт валу 2500, напруга живлення , роз'єм на корпусі (збоку), тип роз'єму ONC - круглий роз'єм 10-ти контактний.

Надійний кутовий датчик для широкого кола завдань. Повсюдно застосовується в якості датчика переміщення або швидкості на металообробному обладнанні, стендовому і випробувальному обладнанні, для потреб автоматизації в харчовій промисловості, на балансувальних машинах, листозгинах та трубогибах, в друкарському обладнанні, радіолокаційних станціях і в багатьох інших областях.

Безліч варіантів, що дозволяють підібрати конфігурацію енкодера під Вашу задачу.

Перетворювачі А58В є аналогами датчиків ВЕ178, ВЕ178А, ВЕ178А5 і повністю відповідають їм по габаритних і приєднувальних розмірів, електричними параметрами та типами вихідного сигналу.

Відмітні особливості A58B-F-1000-05V-CR/ONC:

  • фотоелектричний принцип дії
  • діаметр корпусу 58 мм.
  • інкрементальний тип вихідного сигналу
  • кількість вихідних імпульсів на оберт 1000
  • максимальна швидкість вала 12000 об / хв
  • максимальне навантаження на вал - осьове: 10 N - радіальне: 20 N
  • точність (лінії періоду T1 на диску у дузі с) ± 0,1T1. сек
  • пусковий момент при 20 ° C ≤ 0,01 Нм
  • момент інерції ротора <15 гсм²
  • захист (IEC 529) IP64
  • максимальна вага без кабелю 0,25 кг
  • робоча температура -10 ... + 70 ° С

Габаритне креслення:

Код для замовлення : A58-X1–X2–X3/Х4–X5 X6/Х7

Тип Х1 M – A58M, B – A58B, C – A58C, C2 – A58C2, C3 – A58C3
D – A58D
Вихідний сигнал Х2

А – синусоїдальні токові сигнали близько 11мкА, AV - синусоїдальні сигнали напруги близько 1В., F - формовані прямокутні сигналы (TTL або HTL)

Кількість періодів вихідного сигналу за 1 оберт валу X3 100...108000
Напруга живлення Х5

05В - +5В, 30В - от +10В до 30В (тільки для A58-F с HTL вихідними сигналами)

Довжина кабелю Х6

A01 – 1м (А - вихід с торця), A02 – 2м., R03 – 3м (R - вихід збоку), AR01 - 1м (AR - вихід з торця в бік), CA - роз'єм на торці корпуса, CR - роз'єм на корпусі збоку

Тип роз'єму Х7 W – без роз'єму, D9 – плаский, 9 конт., C9 – круглий, 9 конт., C12 – круглий, 12 конт., RS10 – круглий, 10 конт., ONC – круглий, 10 конт.

Приклад замовлення:

A58B–F–1000–05V–CR/ONC

A58B, версія вихідного сигналу F, число періодів вихідного сигналу – 1000, напруга живлення 5В, роз'єм на корпусі радіально, тип роз'єму ОНЦ-РГ-09-10/24-P.



Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикафотоелектричний інкрементний кутових переміщень
Стандартна довжина кабелю, мроз'єм на корпусі, радіально
Максимальна радіальна навантаження на вал, Н60
Максимальна вага без кабелю, кг0.25
Максимальна осьова навантаження на вал, Н40
Джерело світлаСвітлодіод
Ступінь захистуIP64
Робоча температура, °C-10...+70
Момент рушання при 20°C. Нм≤ 0.01
Кількість вихідних імпульсів на оберт1000
  • Ціна: 10 735 ₴
  • Спосіб упаковки: Картонна коробка
